Ho costruito una Delta Loop portatile per le bande 10 e 11 metri, pensata per l'attività in outdoor: facile da accordare sul campo e completamente autocostruita con materiali comuni, di quelli che probabilmente hai già in un cassetto.

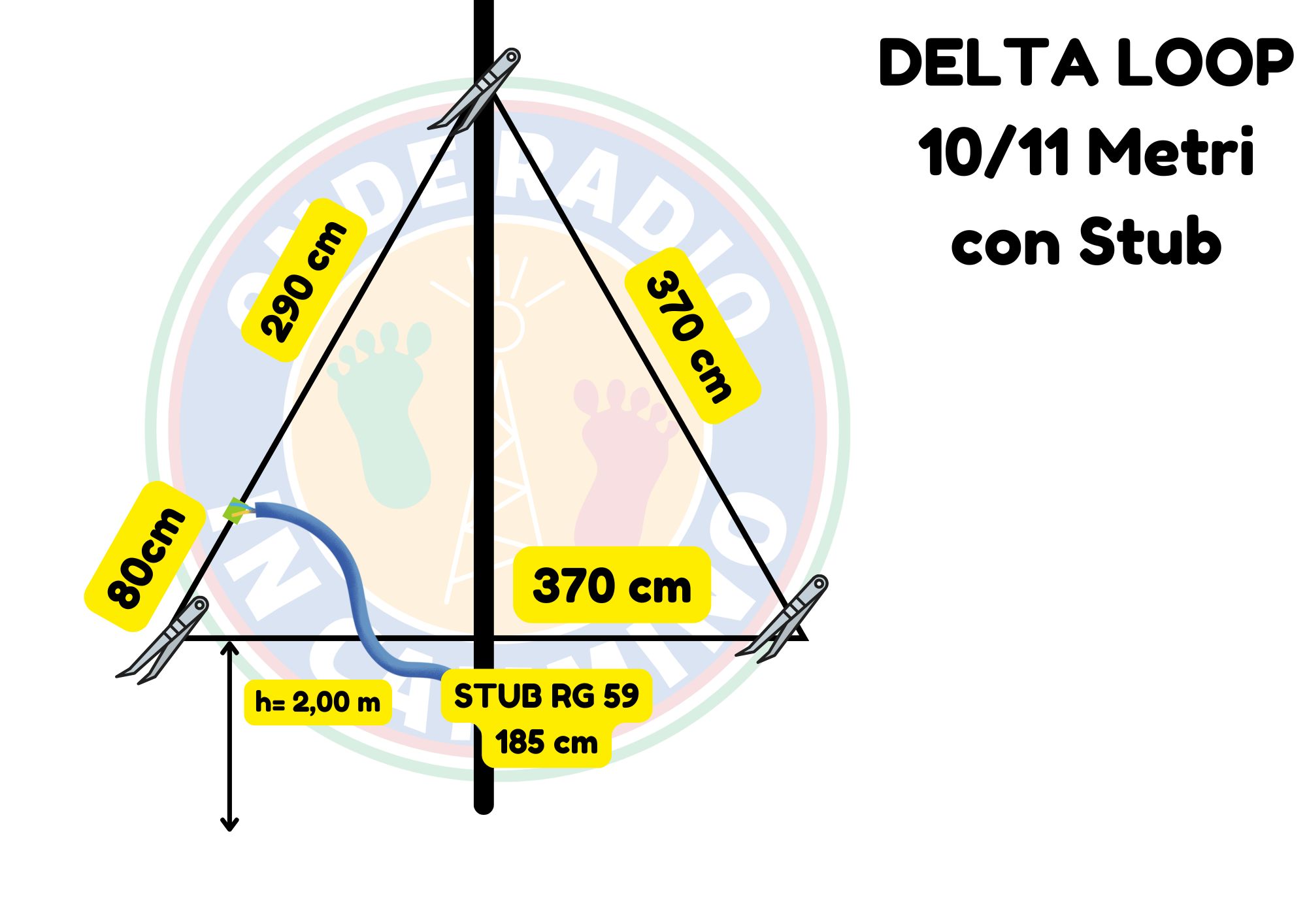

Geometria e materiali
- Forma: triangolo equilatero
- Lati: circa 370 cm ciascuno
- Filo: rame unipolare da impianto elettrico, sezione 0,75 mm²
- Stub: cavo coassiale RG59, lunghezza 185 cm, collegato a un lato del triangolo
- Alimentazione: su un lato del triangolo, a circa 80 cm dall'angolo

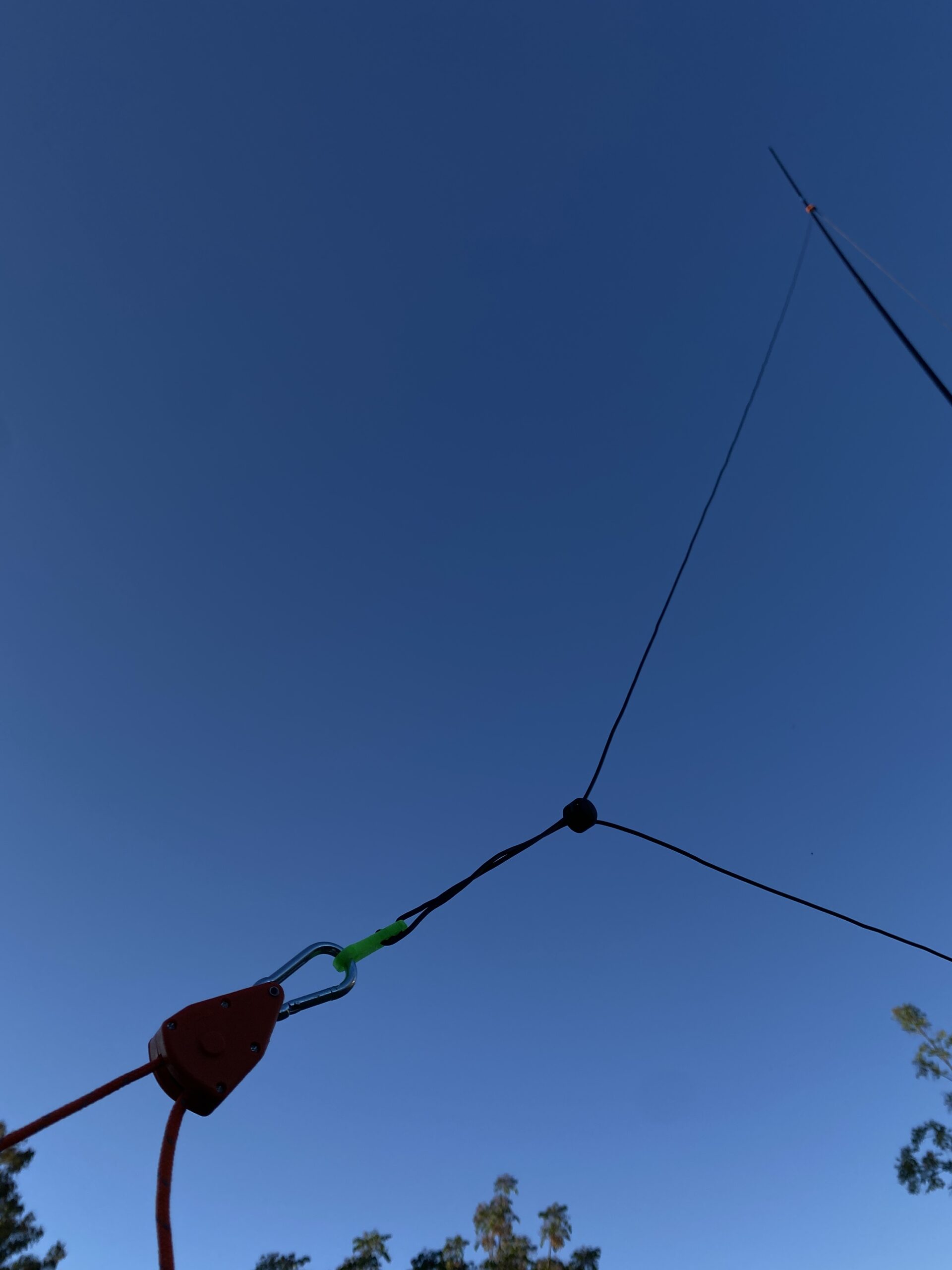

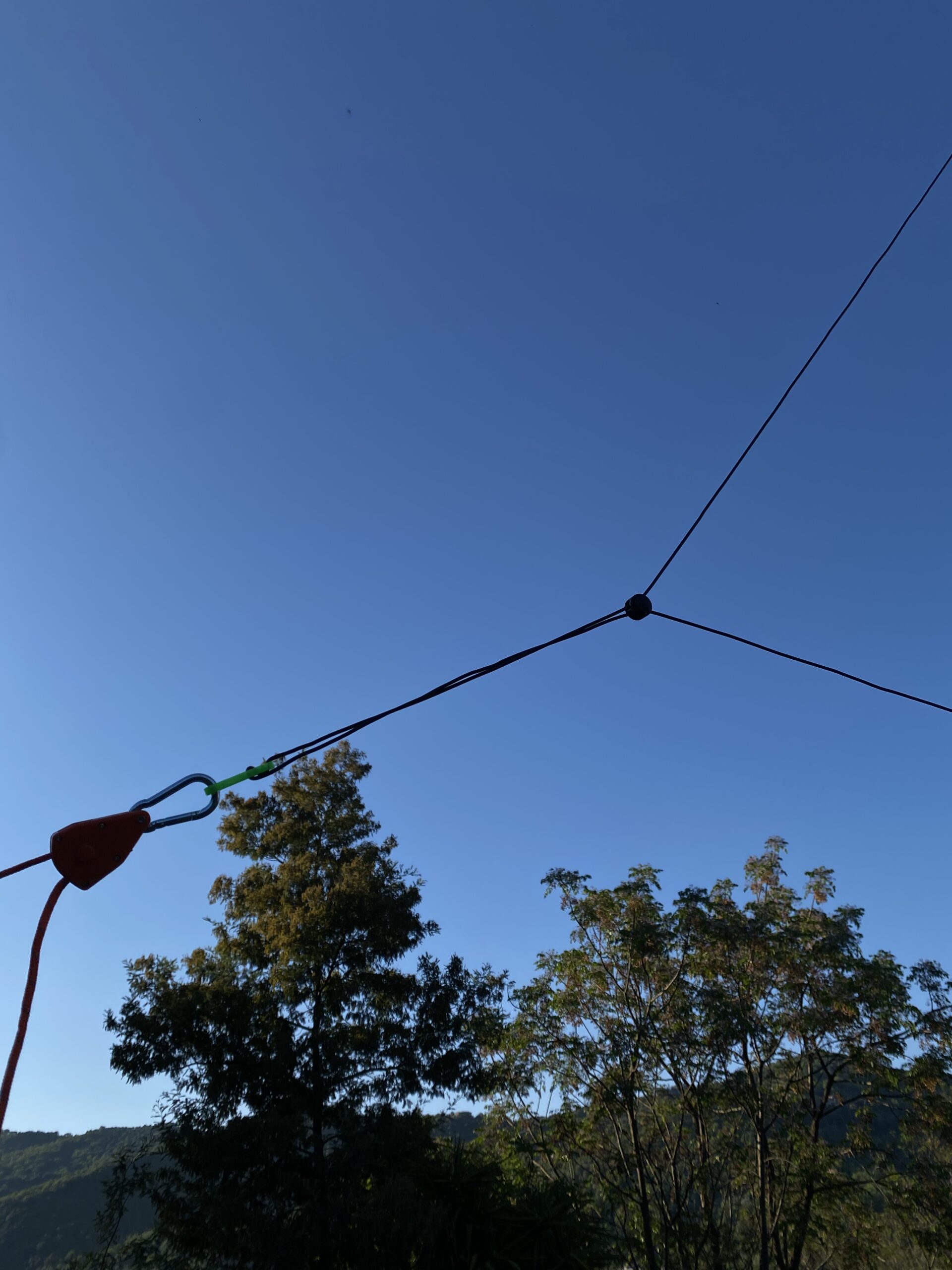

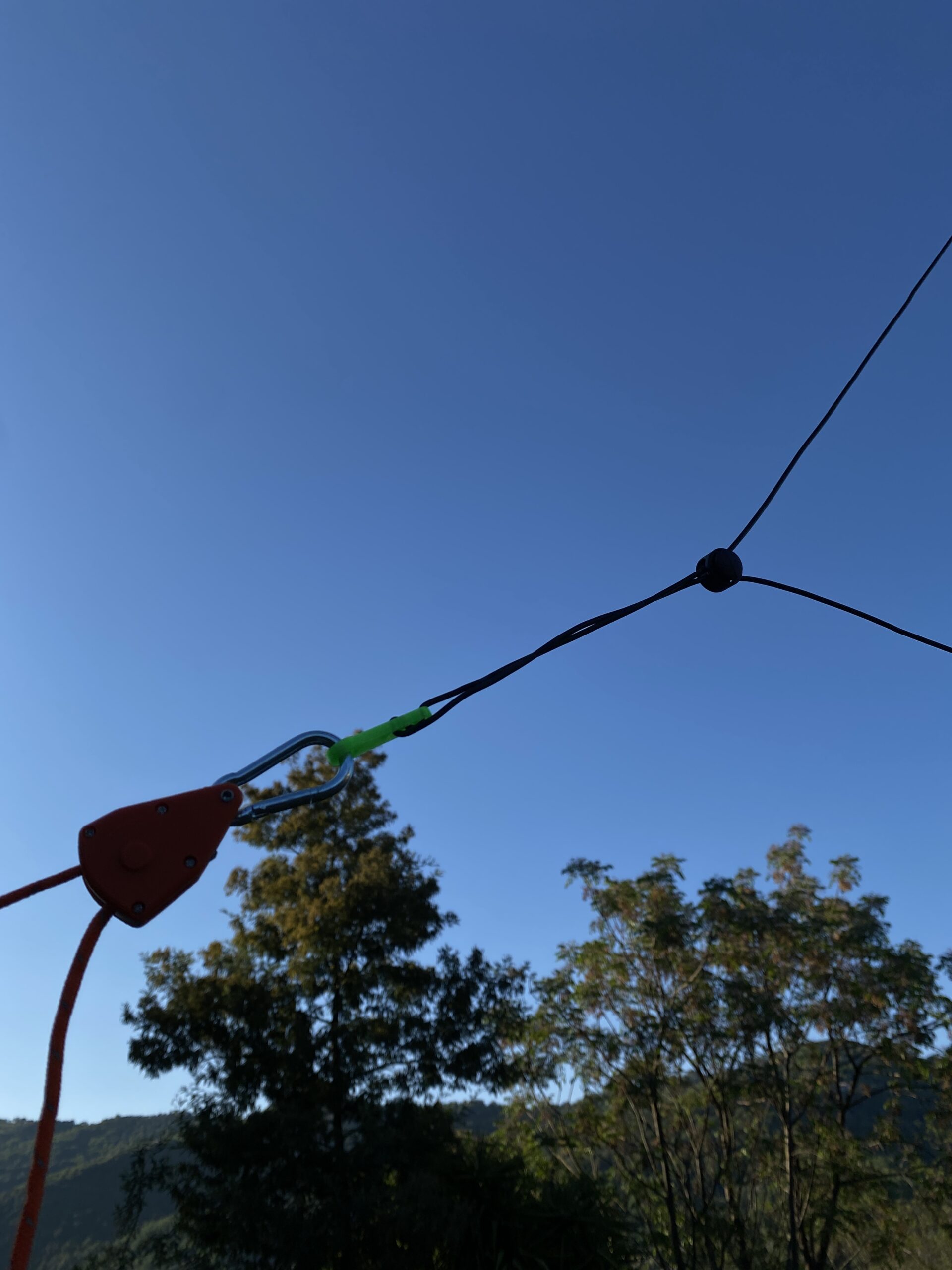

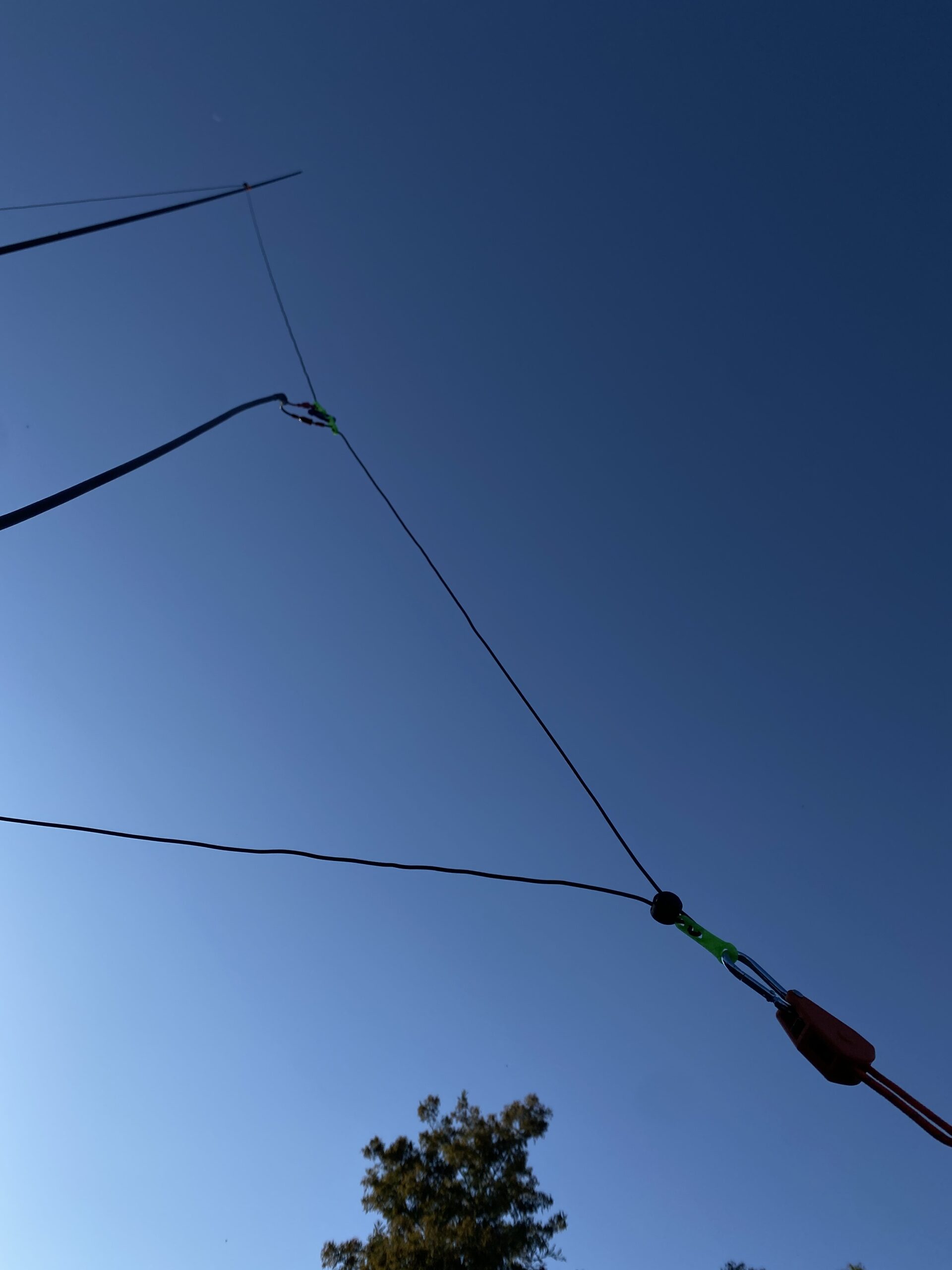

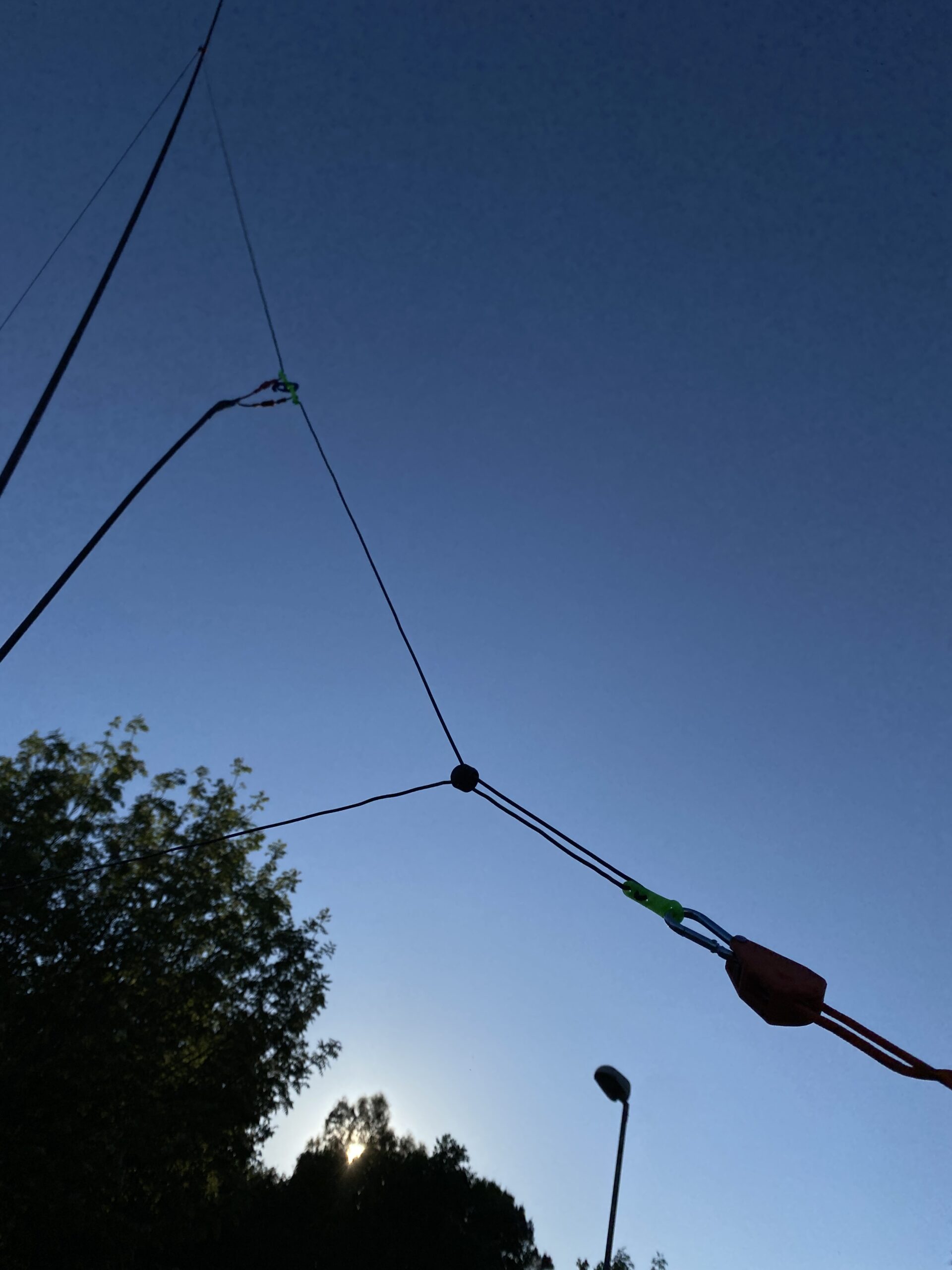

- Supporti mobili: pinzette passanti per cordino, recuperate dalle corde degli stendini da viaggio, usate come marker mobili per regolare la lunghezza del filo attivo e la sintonia
- Regolazione fine: 3 pinzette per ogni angolo del triangolo permettono modifiche rapide al perimetro e quindi alla frequenza di risonanza
Prestazioni

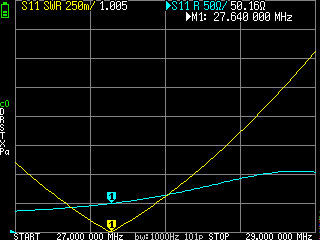

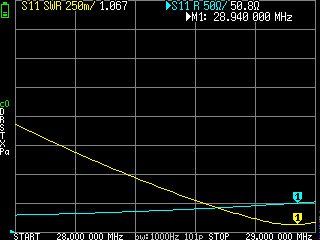

- Frequenza di risonanza iniziale: circa 27.600 MHz

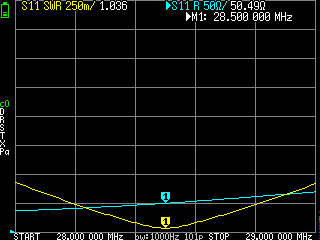

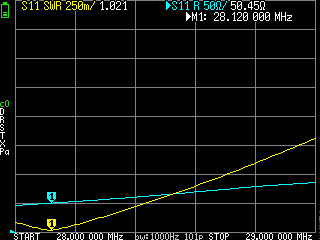

- Range di sintonia: fino a 29.000 MHz spostando le pinzette
- Impedenza misurata: stabile intorno ai 50 Ohm su tutto il range utile
- SWR: facilmente gestibile grazie ai punti di sintonia mobili
Questa antenna è perfetta per prove di autocostruzione, attività portatile, e per chi vuole passare facilmente tra CB (11 metri) e i 10 metri in HF. La monto spesso su una canna da pesca telescopica da 6 metri, esattamente come nelle mie attivazioni.
Guarda il videoIl montaggio e l'accordo sul campo, passo dopo passo
